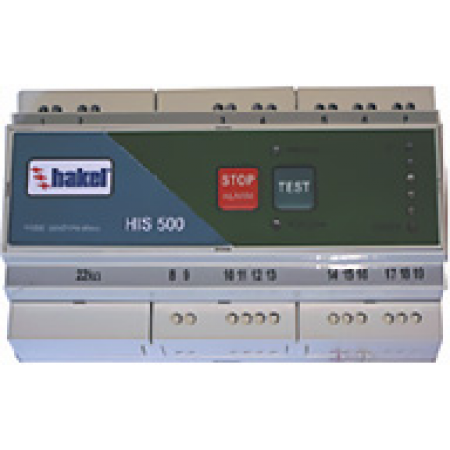

HIS 500/22 сети АС типа IT (22 k?)
Приборы контроля сопротивления изоляции для сетей IT
| Общие данные | |
| акустический (встроенная пьезоэлектрическая сирена) | акустический (встроенная пьезоэлектрическая сирена) |
| Вес | 650 гр |
| Внутреннее сопротивление | > 3 мОм, 4,6 мОм на 230 В/50 Гц |
| Выходы: | Выходы: |
| Гистерезис | 20 кОм ± 10 % |
| Диапазон рабочих температур | от -10 до + 40°C |
| Класс защиты | IP 20 |
| Код по каталогу | 70 522 |
| Монтаж | 35 мм DIN рейка |
| Напряжение контролируемой сети | 230, 400,500 В/ 50 Гц |
| Напряжение оперативного тока | 24 В пост. тока |
| Напряжение питания | 230 В/50 Гц, + 10%, - 20% |
| Оперативный ток | < 1 мA |
| оптический (линейка светодиодов) | оптический (линейка светодиодов) |
| Погрешность измерения | ± 2 % на 20 мА, ± 15 % на 5 мА |
| Предустановленное значение уставки срабатывания | 22 кОм |
| Размеры | 158 x 90 x 58 мм |
| Рекомендуемое сечение присоединяемых проводников | 1 мм2 |
| Собственное потребление | макс. 3,6 ВА |
